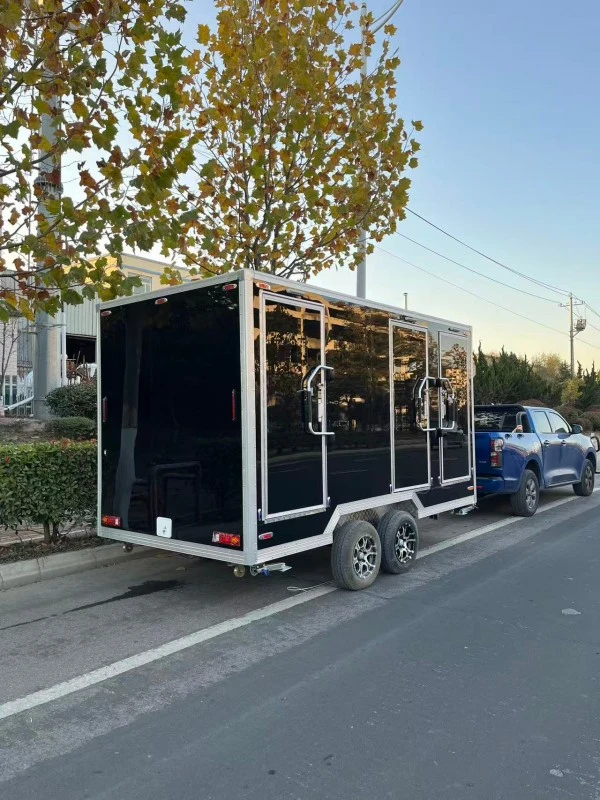

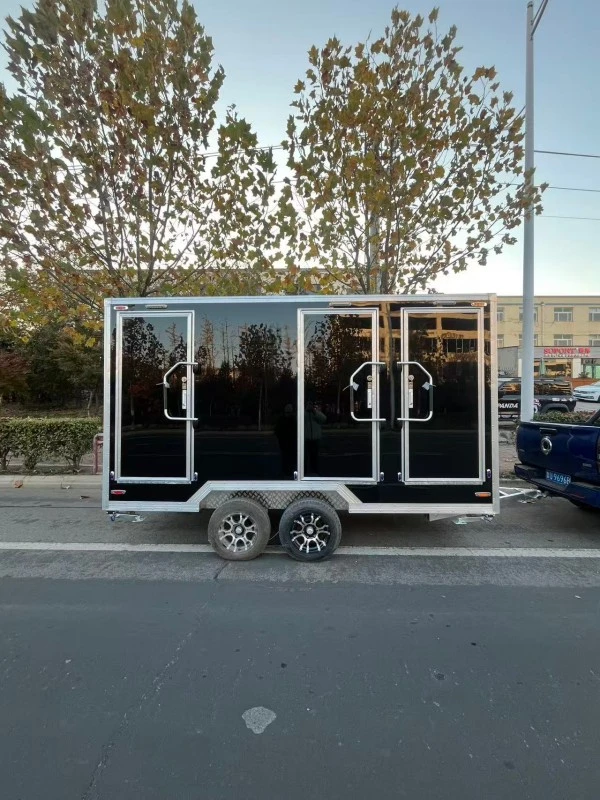

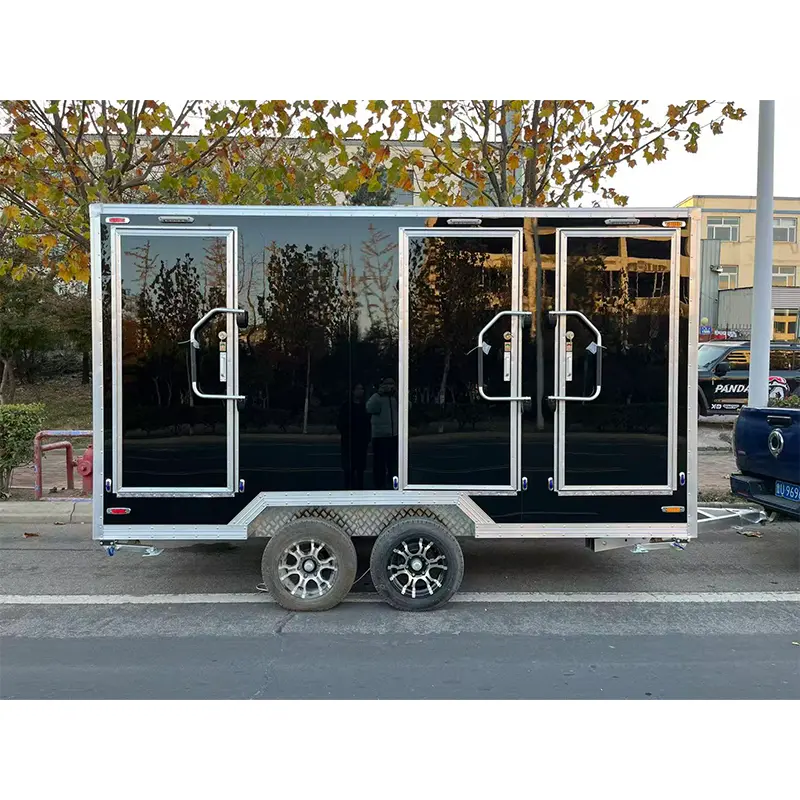

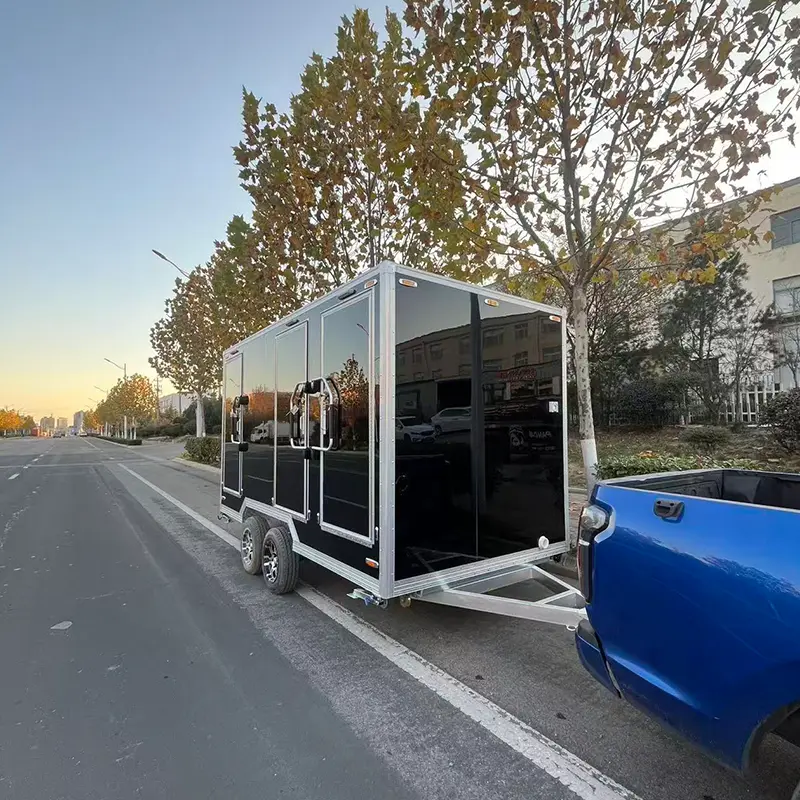

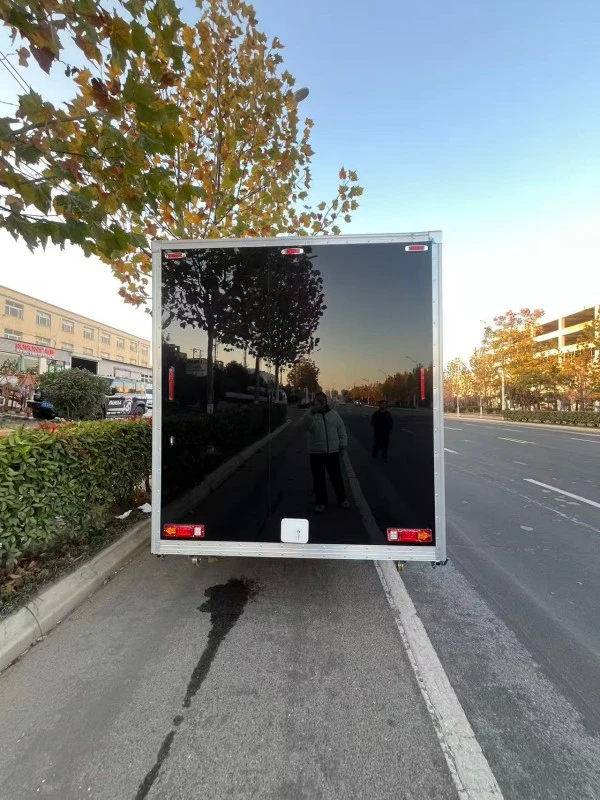

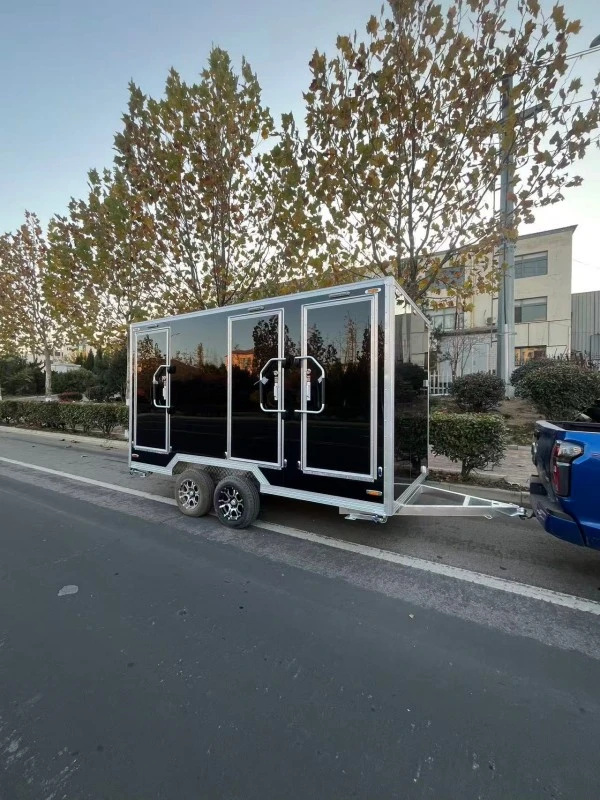

De TN-T42-3B commerciële toilettrailer met drie stations is een verplaatsbare sanitaire unit met drie privétoiletruimtes, ontworpen voor bouwplaatsen, buitenevenementen, festivals en tijdelijke voorzieningen. Deze commerciële toilettrailer met drie stations is vervaardigd door Qingdao Tune Technology Co., Ltd., een bedrijf opgericht in 2015 met een productiefaciliteit van 4.500 m² en exporteert naar meer dan 50 landen. Het voldoet aan ISO 9001 kwaliteitsmanagement. CE-, DOT-, EPR- en COC-documentatie is beschikbaar voor toepasselijke configuraties, met inspectie door derden door SGS en Intertek.
|
Item |
Specificatie |
|
Model |
TN-T42-3B |
|
Producttype |
Commerciële toilettrailer met drie stations |
|
Totale maat |
4.200 × 2.100 × 2.550 mm |
|
Geschatte grootte |
13,77 × 6,88 × 8,36 ft |
|
Referentiegewicht |
950 kg / 2.094 pond |
|
As |
2 torsie-assen met rem |
|
Referentiebelasting |
Tot 3.000 kg, afhankelijk van de definitieve configuratie |
|
Banden |
4×195/70 R15 |
|
Wandmateriaal |
40 mm glasvezel sandwichpaneel |
|
Zoetwatertank |
Roestvrijstalen tank van 700 liter |
|
Afvalwatertank |
Roestvrijstalen tank van 1.300 liter |
|
Toilettype |
Keramische toiletten met voetspoeling |
|
Urinoir |
Sensorurinoir voor heren |
|
Wasfaciliteiten |
Wastafels voor handen wassen |
|
Kraantype |
Kranen met drukknop |
|
Watersysteem |
Koudwater- of warm- en koudwatersysteem |
|
Klimaatapparatuur |
Airconditioningsysteem, indien geselecteerd |
|
Verlichting |
Binnen- en buitenverlichting |
|
Exterieur kleur |
Aangepast volgens goedgekeurde kleurenkaart |
|
Treksysteem |
Trekhaak met steuncomponenten |
De afmetingen en het gewicht zijn referentiewaarden. Het uiteindelijke brutogewicht verandert nadat water, elektrische apparatuur, airconditioning, boilers en andere optionele componenten zijn toegevoegd. De koper bevestigt het beladen gewicht, het trekvermogen en de remvereisten voordat hij een trekvoertuig selecteert.


De referentieconfiguratie maakt gebruik van een zoetwatertank van 700 liter en een afvalwatertank van 1.300 liter. Het daadwerkelijke onderhoudsinterval is afhankelijk van het aantal gebruikers, de spoelfrequentie van het toilet, het wassen van de handen, de schoonmaakbehoefte en de dagelijkse bedrijfsuren.
Hij wordt gebruikt als toiletwagen op de bouwplaats wanneer het project beschikt over een geschikte toegang, stabiele ondergrond, een schoonmaakschema en een goedgekeurde methode voor de afvoer van afvalwater.
Ja. Als evenemententoiletwagen is de unit bedoeld voor bruiloften, tentoonstellingen, festivals, sportactiviteiten, privéaangelegenheden en tijdelijke commerciële locaties.
Niet noodzakelijkerwijs. De ingebouwde zoetwatertank ondersteunt de werking op locaties zonder doorlopende gemeentelijke wateraansluiting. De tank wordt bijgevuld op basis van het werkelijke verbruik.
De positie van toiletten, wastafels, urinoir, spiegels, verlichting, boiler, airconditioning, muziekapparatuur en elektrische componenten wordt besproken voordat de definitieve productietekening wordt goedgekeurd.
De trailer maakt gebruik van twee torsie-assen met rem en vier 195/70 R15 banden. De trekgeschiktheid hangt af van het beladen gewicht, het voertuigvermogen, de koppelingsaansluiting, het remsysteem en de plaatselijke verkeersregels.
Afvalwater wordt via de aangegeven uitlaat afgevoerd en naar een goedgekeurde behandelings- of verwijderingsinstallatie getransporteerd. Het wordt niet geloosd op wegen, open terrein of niet-geautoriseerde afvoersystemen.
De commerciële toilettrailer met drie stations wordt op een redelijk vlakke en stabiele ondergrond geplaatst. Vóór de oplevering controleert de koper of projectuitvoerder de inritbreedte, draaicirkel, losoppervlak en beschikbare parkeerplaats.
Een locatieplan identificeert:
● Aanhangwagenpositie
● Gebruikerstoegangsroute
● Toegang tot servicevoertuig
● Zoetwatervulpunt
● Afvalwaterverwijderingspunt
● Elektrische aansluiting
● Reinigings- en opslagruimte
● Veilige afstand tot bouwmachines
● Drainage- en regenwateromstandigheden
Bij een toiletwagen op de bouwplaats vermijdt de positionering kraanwerkgebieden, graafmachinepaden, materiaalopslagzones en routes die door zware vrachtwagens worden gebruikt.
Voor een Evenemententoiletwagen is de unit gemakkelijk te vinden zonder dat ingangen, vluchtroutes, cateringruimtes of voetgangersbewegingen worden geblokkeerd.
Voor een buitentoilettrailer houdt de exploitant rekening met blootstelling aan wind, regenwater, temperatuurveranderingen, bodemafvoer en toegang voor routineonderhoud.

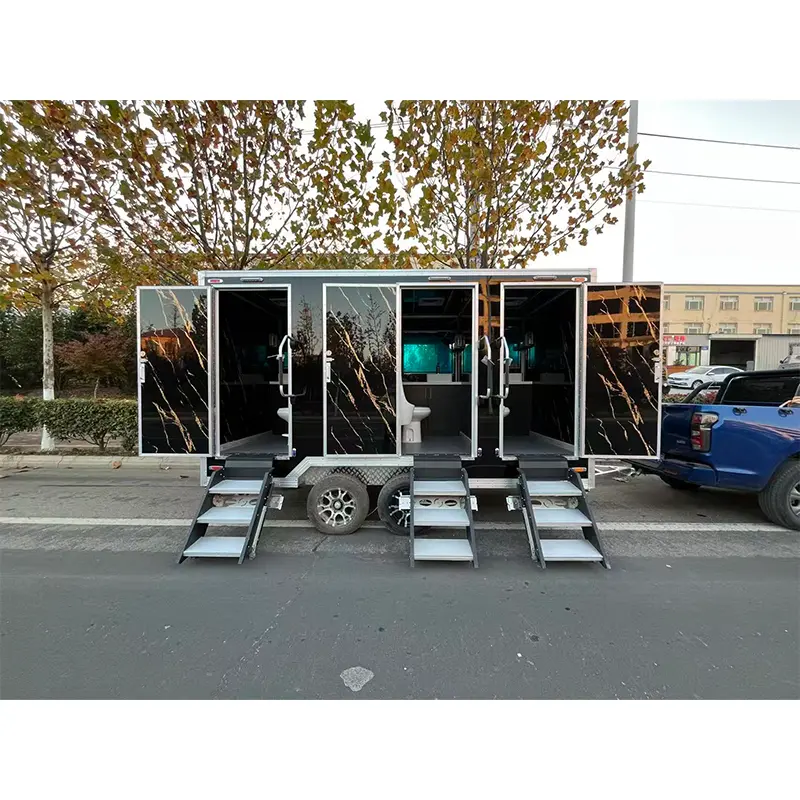

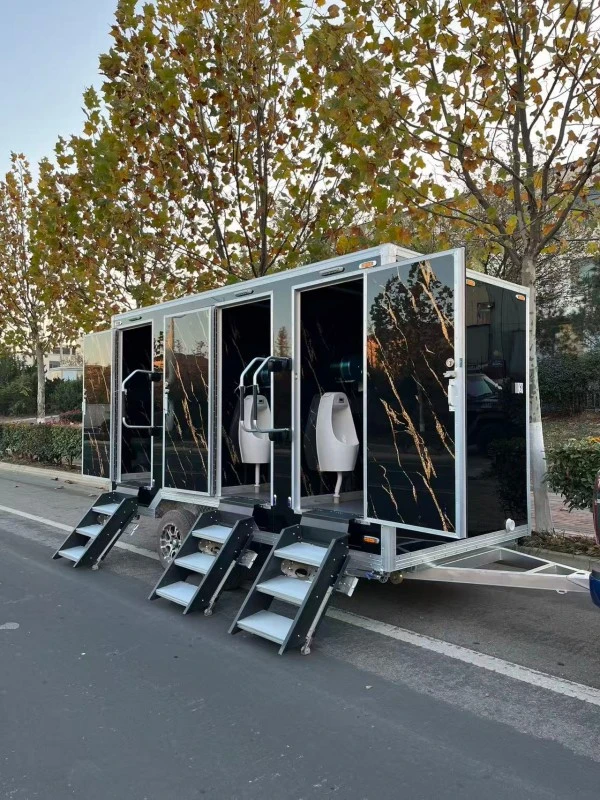

De TN-T42-3B maakt gebruik van drie privétoiletstations. Deze lay-out is geschikt voor kopers die meer servicecapaciteit nodig hebben dan een trailer met één station, terwijl ze toch een relatief compacte trekbare eenheid nodig hebben.

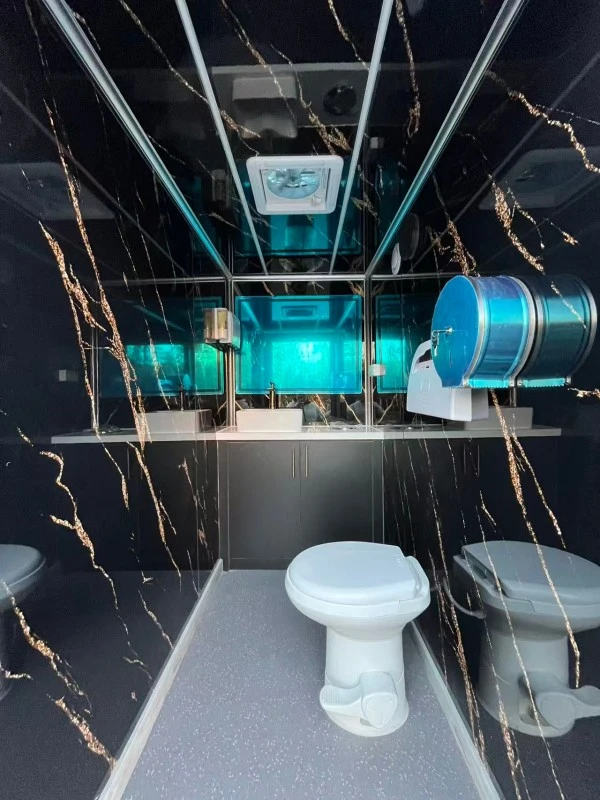

Elke kamer is voorzien van een toilet, deur, verlichting en ventilatie. De definitieve opstelling wordt vastgelegd in een technische tekening, omdat deurposities, loodgietersroutes en onderhoudstoegang van invloed zijn op de beschikbare ruimte.
Het referentielichaam maakt gebruik van glasvezelsandwichpanelen van 40 mm. Deze structuur biedt een gesloten wandsysteem met een glasvezelbuitenoppervlak en een isolatielaag.
De werkelijke isolatieprestaties zijn afhankelijk van de paneeldichtheid, de buitentemperatuur, de airconditioningcapaciteit, de openingsfrequentie van de deur en de installatiekwaliteit. Kopers selecteren het klimaatbeheersingssysteem op basis van het plaatselijke klimaat en het verwachte gebruik.
De roestvrijstalen tanks ondersteunen een onafhankelijke werking op tijdelijke locaties. Tankcapaciteit is niet gelijk aan een vaste gebruikerscapaciteit, omdat het waterverbruik per project varieert.
Een druk evenement kan vaker onderhoud vergen dan een bouwproject met weinig verkeer. Het aankoopplan bevat een praktisch bijvul- en afvoerschema voor afvalwater.
De referentieconfiguratie omvat:
● Keramische toiletten met voetspoeling
● Sensorurinoir voor heren
● Handenwastafels
● Drukknopkranen
● Aankleedspiegels met verlichting
● Airconditioningsysteem
● Muziekspelersysteem
● Binnen- en buitenverlichting
● Waterpomp
● Loodgietersaansluitingen
Warm en koud water, boilers, elektrische apparatuur en optionele sanitaire accessoires worden afzonderlijk in de offerte vermeld.


1. Parkeer de aanhanger op een geschikte ondergrond.
2. Strek de steunapparatuur en de stabilisatorpoten uit.
3. Vul de zoetwatertank met geschikt water.
4. Inspecteer slangen, kleppen en zichtbare leidingverbindingen.
5. Test de waterpomp en kranen.
6. Bedien elk toilet en controleer de afvoer.
7. Test de urinoirsensor.
8. Controleer verlichting, ventilatie en airconditioning.
9. Controleer of de afvalwateruitlaat gesloten is.
● Bewaak beide tankniveaus.
● Reinig wastafels, toiletten en oppervlakken die veel contact maken regelmatig.
● Controleer op zichtbare waterlekkage.
● Houd elektrische panelen en servicedeuren toegankelijk.
● Registreer ongewoon pompgeluid of apparatuurfouten.
● Voorkom ongeoorloofde lozing van afvalwater.
1. Maak de toiletten, urinoir, gootstenen en vloeren schoon.
2. Desinfecteer handgrepen, kranen en andere vaak aangeraakte plekken.
3. Controleer de water- en afvoeraansluitingen.
4. Leeg de afvalwatertank bij een goedgekeurde voorziening.
5. Spoel het systeem af of geef er onderhoud aan volgens de lokale procedures.
6. Bescherm of laat blootliggende leidingen leeglopen bij vriesweer.
7. Ontkoppel indien nodig de externe voeding.
8. Onderhoudswerkzaamheden registreren voor de volgende gebruiksperiode.
Het chassis ondersteunt de toiletbehuizing, tanks, sanitaire uitrusting en elektrische componenten. Het referentiemodel is uitgerust met twee torsie-assen met rem.
Voordat de bestuurder gaat slepen, inspecteert hij:
● Trekhaak
● Veiligheidskettingen
● Remaansluiting
● Elektrische stekker
● Conditie en spanning van de banden
● Wielbevestigingen
● Steunwiel vooraan
● Stabilisatorpoten
● Verkeerslichten
● Buitendeuren
● Losse interieuruitrusting
Water, airconditioningunits, boilers en optionele accessoires verhogen het werkelijke transportgewicht. Het trekkende voertuig wordt geselecteerd op basis van de volledig beladen aanhanger en niet op basis van het lege referentiegewicht.
Na de verhuizing controleert de machinist de opbouw, deuren, chassis, leidingen, tankaansluitingen en inrichting van de aanhanger voordat hij de water- en elektrische systemen opnieuw aansluit.
TUNE Leverancier regelt de inspectie volgens de goedgekeurde orderconfiguratie. Een praktijkinspectie omvat:
● Chassis- en frame-uiterlijk
● As- en bandeninstallatie
● Hitch- en remcomponenten
● Uitlijning en afdichting van de deur
● Afwerking van glasvezelpanelen
● Zoetwatertankaansluitingen
● Uitlaat van de afvalwatertank
● Wc doorspoelen
● Urinoirsensorbediening
● Kraan- en pompprestaties
● Waterverwarmerfunctie, indien geïnstalleerd
● Airconditioningbediening
● Binnen- en buitenverlichting
● Ventilatiesysteem
● Stabilisatorapparatuur
● Eindoptreden
● Verpakkingsbescherming
Inspectiegegevens komen overeen met de feitelijk geleverde apparatuur. Fabrieksinspectie, video-inspectie en inspectie vóór verzending zijn inbegrepen indien gespecificeerd in de koopovereenkomst.
Geverifieerde productiefoto's, inspectiegegevens, testresultaten en goedgekeurde projectinformatie worden aan de productpagina toegevoegd. Klantnamen, certificaten, beoordelingen en projectclaims worden na bevestiging en autorisatie gepubliceerd.
De bovenstaande afbeeldingen tonen CE-, ISO 9001- en DOT-documentatie. CE-markering is van toepassing op toepasselijke elektrische configuraties; ISO 9001 heeft betrekking op het kwaliteitsmanagementsysteem van de fabriek; DOT-documentatie heeft betrekking op bevestigde transportconfiguraties. Specifieke certificaatnummers en scopes worden verstrekt bij de definitieve besteldocumenten.
Dit model met drie stations is geschikt voor tijdelijke voorzieningen waarbij de koper behoefte heeft aan privésanitairruimtes en de mogelijkheid om de unit te verplaatsen.
Bij bouwprojecten zijn de belangrijkste overwegingen de toegang van werknemers, de schoonmaakfrequentie, de stabiliteit van de grond en de afvalwatervoorziening.
Bij evenementen schat de exploitant piekbezoekersaantallen in en regelt vooraf schoonmaakpersoneel, verbruiksartikelen en tankonderhoud.
Voor parken, campings en seizoensmarkten zijn weersbescherming, publiekstoegang, stroomvoorziening en langetermijnonderhoud opgenomen in het exploitatieplan.
De aanhanger is geen vervanging voor elk permanent toiletproject. De geschiktheid ervan hangt af van de transporttoegang, lokale regelgeving, nutsvoorzieningen en de verwachte serviceperiode.
De verpakkingsmethode beschermt de carrosseriepanelen, deuren, verlichting, chassis, sanitaire uitrusting en zichtbare onderdelen tijdens transport.
Het leveringsplan omvat:
● Definitieve technische tekening
● Uitrustingslijst
● Afmetingen van de verpakking
● Brutogewicht
● Laadmethode
● Verzenddocumenten
● Douane-informatie
● Vrachtverzekering
● Losinstructies
● Installatie- en inbedrijfstellingsnotities
TUNE Factory biedt bedieningsinstructies, begeleiding van het watersysteem, elektrische probleemoplossing, informatie over pompen en kranen, onderhoudsaanbevelingen en hulp bij reserveonderdelen.
Garantievoorwaarden staan vermeld in de koopovereenkomst. Voor chassisonderdelen, glasvezelpanelen, sanitair, elektrische apparatuur, airconditioningunits, pompen, boilers en accessoires van derden kunnen afwijkende garantievoorwaarden gelden.
Om een projectspecifieke offerte op te maken, verstrekt de koper:
1. Land en stad van bestemming
2. Beoogde toepassing
3. Geschatte dagelijkse of piekgebruikers
4. Geplande openingstijden
5. Serviceperiode
6. Benodigde hoeveelheid
7. Informatie over het trekvoertuig
8. Zoetwatervulmethode
9. Afvalwaterafvoerregeling
10. Elektrische spanning en frequentie
11. Vereisten voor airconditioning of verwarming
12. Voorkeur sanitair
13. Exterieurkleur en logo
14. Lokale registratievereisten
15. Verwachte leverdatum
TUNE bereidt een lay-outtekening, technisch parameterblad, uitrustingslijst, sanitaire regeling, elektrische configuratie, inspectiechecklist, verpakkingsvoorstel en offerte voor ter beoordeling vóór productie.
